WDH型旋流式油水分离器主要由旋流分离器、泵送系统和检测控制系统组成，其关键部分是旋流分离器，简称旋流器。

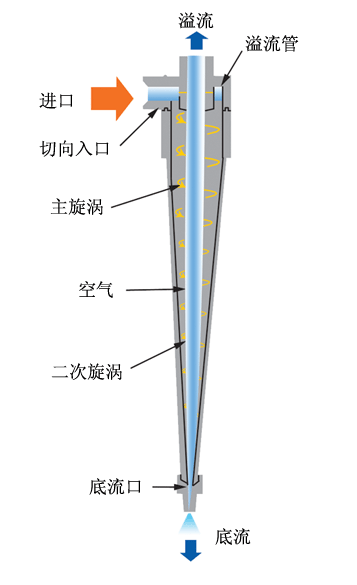

旋流分离器的基本构造为一个圆锥形腔体，有一个切向进口和两个轴向出口。它是一种 离心沉降原理将非均相体系中具有不同密度的相分离的机械分离设备。油水混合液用泵从切向进口注入旋流分离器，从而在旋流分离器内高速旋转，产生离心力场。在这离心力的作用下，密度大的相——水被甩向四周，并顺着壁面向下运动，作为底流排出；密度小的相——油被带到中间并向上以内动，最后作为溢流排出。这样，用旋流分离器就达到油水分离的目的。
根据油水混合物含油的多少及分离的要求，旋流式油水分离器可分为去油型旋流器和脱水型旋流器两种。去油型旋流器用于含油污水去油；脱水型旋流器用于含水油脱水。
|
